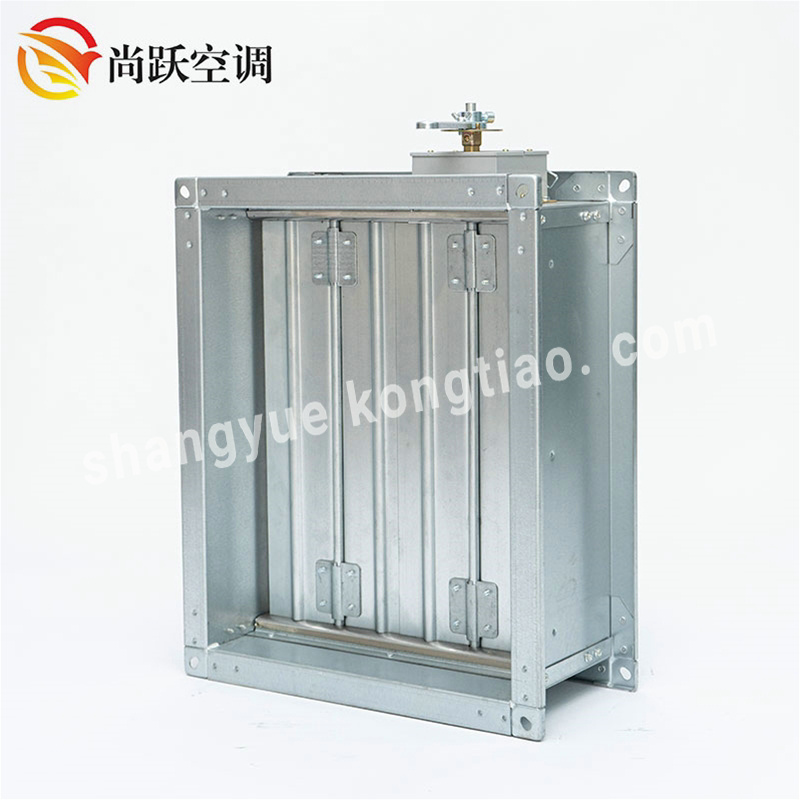

防爆防火閥是于、高溫高壓等特殊環境的通風防火設備，其結構組成兼顧防爆性能與防火阻燃需求，主要包含以下部件：

一、主體結構

1、閥體框架：防爆防火閥采用304/316不銹鋼或鍍鋅鋼板制造，具備耐腐蝕、抗沖擊特性。箱體厚度通?！?.5mm，通過ISO9001防爆認證，可承受0.6MPa沖擊。

2、多葉式閥片系統：3-8組菱形或矩形葉片，厚度≥1.0mm，通過聯動轉軸實現同步啟閉，關閉角度誤差≤1.5°。

二、防爆組件

1、隔爆型執行器：配備ExdⅡCT6等級防爆電機，內置過載保護模塊，工作電壓24V/220V可選，扭矩輸出范圍50-200N·m。

2、火花隔離裝置：在傳動軸處設置銅合金摩擦片，有效消除機械運動產生的靜電（表面電阻＜10^6Ω）。

三、防火系統

1、多層密封結構：閥框嵌裝陶瓷纖維防火密封條，配合膨脹石墨墊片（膨脹率300%），在280℃高溫下實現氣密性＜0.05m3/(m·h)。

2、熔斷機構：配置70℃/280℃雙溫記憶合金熔斷器，響應時間＜30s，確?；馂?zāi)時自動閉鎖。

四、控制系統

1、防爆控制箱：IP65防護等級，內置PLC模塊支持Modbus通訊協議，可聯動火災報警系統（FAS）實現遠程操控。

2、狀態反饋裝置：雙觸點微動開關實時反饋開/關位信號，LED指示燈顯示運行狀態。

五、輔助部件

- 防靜電接地端子：電阻值＜0.1Ω

- 防震支架：8.8級高強度螺栓固定

- 泄壓安全閥：壓力設定值1.2倍工作壓力

防爆防火閥該結構設計通過GB15930-2007防火閥標準和GB3836防爆標準雙重認證，適用于ⅡA、ⅡB類性氣體環境，保障危險場所的通風安全。
